Su Kaçağı Tespit Sisteminin Kontrol Lolesi RLAnet İzleme Birimi

Marka: BARTEC Kategori: ENDÜSTRİYEL KONTROL ÜRÜNLERİ

Endüstriyel Kontrol Ürünleri - Su Kaçağı Tespit Sisteminin Kontrol Lolesi RLAnet İzleme Birimi

Rated 5.00 out of 5 based on 1 customer rating

İzleme ünitesi RLAnet, BARTEC Su kaçağı tespit sisteminin bir bileşenidir. SCR sensör kablosu ve/veya PS nokta sensörü ile çalışıyor. Sistem, küçük sıvı sızıntılarını hızlı ve güvenilir bir şekilde tespit eder.

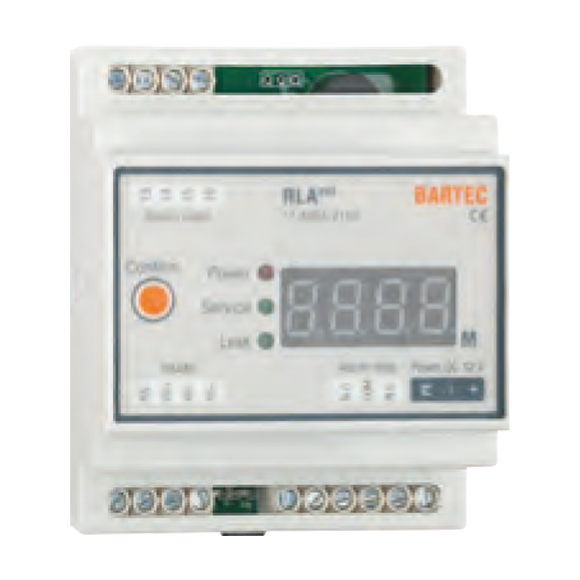

RLAnet İzleme Birimi

Sızıntı yerinin hızlı ve hassas lokalizasyonu
Modbus RTU integration into the building surveillance
Can be combined with sensor and point sensor

İzleme ünitesi RLAnet, BARTEC Su kaçağı tespit sisteminin bir bileşenidir. SCR sensör kablosu ve/veya PS nokta sensörü ile çalışıyor. BARTEC su kaçağı tespit sisteminin diğer bileşenleri RLW, RDW 03 ve RDA 01 izleme üniteleri ve aksesuarlardır. Sistem, küçük sıvı sızıntılarını hızlı ve güvenilir bir şekilde tespit eder. Optik ve akustik bir sinyal ortaya çıkar. Aynı anda potansiyelsiz kontak anahtarları. Bu, PLC'ye veya bir bina kontrol ünitesine sinyal göndermek için kullanılabilir. Sızıntı tam olarak 1 metre lokalize ediliyor ve 4 haneli ekranda görselleştiriliyor. Böylece bir sızıntı bir servis elemanı tarafından hızlı ve doğru bir şekilde bulunacaktır.

Görselleştirme Servis yazılımı (WINDOWS-PC için) sistem durumunu RS485 üzerinden gerçek zamanlı olarak çağırır. Veriler MODBUS RTU protokolünde mevcuttur. 250'ye kadar MODBUS adresi işlenecektir. Tipik uygulama parametresi de bu hizmet yazılımı kullanılarak yönetilecektir.

Özellikler:

Isıtma kablosu sistemlerinin uzaktan izlenmesi ve kontrolü
Gerçek zamanlı veri toplama ve analiz
Alarm ve uyarı fonksiyonları
Veri kaydı ve raporlama
Çeşitli endüstriyel ortamlara uygun
Ağ üzerinden erişim ve kontrol

Uygulama Alanları:

Boru hatları ve tankların donmaya karşı korunması
Isıtma kablolarının kontrolü
Soğuk oda ısıtma
Zemin ısıtma
Endüstriyel proses ısıtma
HVAC sistemleri
Ekstruder Isıtma
Sıcak pres uygulamaları
Petrol ve gaz boru hatları
Kimyasal tesisler
Enerji santralleri
Demiryolu buz çözme sistemleri
Havaalanı pist buz çözme sistemleri
Köprü ve yol buz çözme sistemleri
Uzaktan izleme ve kontrol gerektiren tüm ısıtma kablosu uygulamaları

Ürün Açıklaması

Su Kaçağı Tespit Sisteminin Kontrol Lolesi RLAnet İzleme Birimi

TEKNİK VERİ
Güç kaynağı	DC 12 V ila 24 V ±10 %; 3 W
Ölçüm yöntemi	iletken (iletken sıvılar > 30 µS/cm) doğruluk: ±1 %
Girişler	Sensör 4 telli kablo üzerinden Sensör kablo uzunluğu: maks. 500 m Nokta sensörleri: maks. 50 adet Hassasiyet: ayarlanabilir
Çıkışlar	Toplu mesaj alarm rölesi, 1 yüzer değiştirme kontağı AC 12: 0,5 A, 125 V DC 13: 1 A, 24 V RS485, Modbus RTU, proses görselleştirme ve parametrelendirme için
Bellek	Alarm-/Kesme depolama, son 32 olay
Sinyal optik	Güç LED'i kırmızı, röle enerjisiz Sızıntı LED'i yeşil, röle enerjili Servis LED'i yeşil, röle enerjili
Sinyal akustik	Piezoelektrik sesli uyarı, ön paneldeki düğmeye basılarak durdurulur
Ortam sıcaklığı	-20 °C ila +50 °C, %5 ila %95 hava neminde (yoğuşmasız)
Depolama sıcaklığı	-40 °C ila +60 °C
Koruma sınıfı	IP 20
Gövde malzemesi	Termoplastik
Montaj	Montaj rayı TS 35 için klipsli muhafaza
Boyutlar (G x Y x D)	70 mm x 86 mm x 53 mm
SCR sensör kablosu	Terminal 13, beyaz, delikli Terminal 14, beyaz, yalıtımlı Terminal 15, kırmızı, delikli Terminal 16, kırmızı, yalıtımlı
Nokta sensörü PS terminali kurulum kablosu aracılığıyla	Terminal 13, 1 (örn. beyaz LIYY) Terminal 14, 2 (örn. kahverengi LIYY) Terminal 15, 3 (örn. yeşil LIYY) Terminal 16, 4 (örn. sarı LIYY)
