Cami Ve Mescit Zemin Isıtma Kablosu

Cami ve Mescit Zemin Isıtma için Isıtıcı Kablo Sistemleri

Cami ve mescit zemin ısıtma sistemleri, ibadethanelerde zemin sıcaklığını konforlu seviyede tutarak cemaatin rahatça ibadet etmesini sağlayan özel tasarım ısıtıcı kablo (heat tracing cable) çözümleridir. EHT Mühendislik olarak, endüstriyel proses ısıtma ve donma koruma uygulamalarındaki uzmanlığımızı, cami ve mescit gibi özel ibadethane projelerine de taşıyoruz. Cami zemin ısıtma kabloları, tıpkı boru hatları, tanklar ve endüstriyel ekipmanlarda kullandığımız seri dirençli ısıtma kabloları ile aynı mühendislik prensiplerine dayanır. Bartec ısıtıcı kablolar ve Eltherm heat tracing sistemleri gibi dünya markalarının endüstriyel kalitedeki ürünleri ile cami, mescit, namazgah ve diğer ibadethaneler için ideal zemin ısıtma çözümleri sunuyoruz.

Cami Zemin Isıtma için Isıtıcı Kablo Teknolojileri

Cami ve mescit zemin ısıtma uygulamalarında kullanılan ısıtıcı kablo teknolojileri, endüstriyel heat tracing uygulamalarıyla aynı prensiplere dayanır. Bu uygulamalarda tek bir teknoloji öne çıkar:

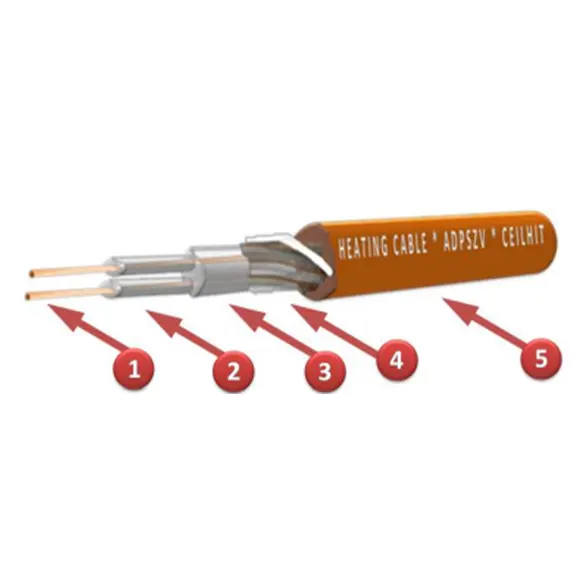

Seri Dirençli Sabit Güçlü Isıtma Kabloları

Seri dirençli sabit güçlü ısıtma kabloları, cami zemin ısıtma uygulamalarında en yaygın ve güvenilir çözümdür. Bu kablolar, nikel-krom (NiCr) veya bakır-nikel (CuNi) alaşımından üretilen direnç telleri, çift katmanlı yalıtım ve dış kılıftan oluşur. Endüstriyel proses ısıtma uygulamalarında kullanılan kablolarla aynı üretim standartlarına sahiptir.

Teknik özellikler:

• Güç aralığı: 15-25 W/m (metre başına) - cami uygulamaları için ideal

• Çalışma sıcaklığı: -40°C ila +90°C

• Yalıtım: Çapraz bağlı polietilen (XLPE) veya TPE

• Ekran: Alüminyum folyo veya bakır örgü (topraklama için) - ZORUNLU

• Dış kılıf: PVC veya LSZH (düşük duman sıfır halojen) - camilerde LSZH tercih edilmeli

Neden sabit güçlü kablo?

• Sabit ve homojen ısı dağılımı (cemaatin her noktada aynı sıcaklığı hissetmesi için kritik)

• Uzun ömürlü (50 yıla kadar - camilerde uzun vadeli çözüm)

• Yüksek mekanik dayanım (yoğun insan trafiğine dayanıklı)

• Düşük bakım gereksinimi

• Endüstriyel güvenilirlik

Kendinden Regüleli Isıtma Kabloları Neden Tercih Edilmez?

Kendinden regüleli kablolar, cami gibi sürekli ve homojen ısıtma gereken uygulamalar için uygun değildir:

• Güç çıkışı sıcaklıkla değişir, homojen olmayan ısı dağılımı

• Zamanla performans düşüşü

• Uzun vadede sabit güçlü kablolar kadar güvenilir değil

Bartec ve Eltherm Cami Isıtma Kablo Çözümleri

Bartec ısıtıcı kablolar, endüstriyel kalitede üretimleri ve uzun ömürlü performansları ile cami zemin ısıtma uygulamalarında güvenle kullanılır. Bartec'in BSX serisi sabit güçlü ısıtma kabloları, özellikle yoğun insan trafiği olan alanlar için geliştirilmiş olup, TÜV ve VDE sertifikalıdır.

Bartec cami uygulamaları için önerilen ürünler:

• BSX 15: 15 W/m, küçük mescitler için

• BSX 18: 18 W/m, orta büyüklükte camiler için

• BSX 20: 20 W/m, büyük camiler ve yoğun kullanım alanları için

• BSX-LSZH: Düşük duman sıfır halojen modeller (yangın güvenliği için önerilir)

Eltherm heat tracing sistemleri ise, geniş ürün gamı ve farklı güç seçenekleri ile her türlü cami projesine uygun çözümler sunar. Eltherm'in ELK-FLOOR serisi yerden ısıtma kabloları, yüksek mekanik dayanım ve uzun ömürlü performans ile öne çıkar.

Cami Zemin Isıtma Sistemlerinin Özel Gereksinimleri

Cami ve mescitler, diğer mekanlardan farklı özel gereksinimlere sahiptir:

Isıtma İhtiyacı ve Konfor Kriterleri

Parametre	Değer	Açıklama
Zemin yüzey sıcaklığı	28-32°C	Çıplak ayakla ibadet için ideal
Ortam sıcaklığı	18-22°C	Kış aylarında
Sıcaklık homojenliği	±1.5°C	Tüm alanda eşit sıcaklık
Isıtma gücü	120-150 W/m²	Cami büyüklüğüne göre
Tepki süresi	2-4 saat	Vakit namazları öncesi ısınma

Zemin Kaplama Malzemesi

Camilerde zemin kaplaması genellikle:

• Halı: En yaygın kaplama, ısı yalıtkanı, daha yüksek güç gerekir

• Mermer: Soğuk hissi verir, ısıtma zorunlu

• Seramik: Bazı mescitlerde, iyi ısı iletkeni

Halı altı uygulamalarda dikkat:

• Halı ısı yalıtkanıdır, zemin sıcaklığı daha yüksek olmalı (32-35°C)

• Güç yoğunluğu 150-180 W/m²'ye çıkarılmalı

• Kablo döşeme aralığı daraltılmalı (7-8 cm)

Mermer zemin uygulamalarında:

• Mermer iyi ısı iletkenidir, daha düşük güç yeterli (100-120 W/m²)

• Kablo döşeme aralığı 10-12 cm

• Mermer kalınlığı önemli (2-3 cm ideal)

Cami Isı Kaybı Hesaplamaları ve Güç Gereksinimi

Doğru ısıtıcı kablo seçimi için caminin ısı kaybı hesaplanmalıdır. Bu hesaplama, endüstriyel tank ve boru ısıtma uygulamalarında kullanılan prensiplerle aynıdır.

Isı Kaybı Hesaplama Formülü

Q = U x A x ΔT x K

Burada:

• Q = Isı kaybı (W)

• U = Isı transfer katsayısı (W/m²K) - yapı elemanlarına göre

• A = Toplam ısı kaybeden yüzey alanı (m²)

• ΔT = İç ortam sıcaklığı ile dış ortam sıcaklığı arasındaki fark (K)

• K = Güvenlik faktörü (genellikle 1.2-1.3)

Cami Tipine Göre Önerilen Isıtma Güçleri

Cami Tipi	Alan	Zemin Kaplaması	Güç Yoğunluğu (W/m²)	Toplam Güç
Küçük mescit	50 m²	Halı	150	7.5 kW
Mahalle mescidi	100 m²	Halı	140	14 kW
Orta cami	250 m²	Halı	130	32.5 kW
Büyük cami	500 m²	Halı/mermer karma	120	60 kW
Çok büyük cami	1000 m²	Mermer	100	100 kW
Tarihi cami	Değişken	Halı	130-150	Özel hesap

Örnek Hesaplama (Orta Büyüklükte Cami)

250 m²'lik bir cami için:

• Zemin kaplaması: Halı

• Önerilen güç yoğunluğu: 130 W/m²

• Toplam güç: 250 m² x 130 W/m² = 32.500 W (32.5 kW)

• Kablo seçimi: 18 W/m kablo

• Gerekli kablo uzunluğu: 32.500 W / 18 W/m = 1.805 m

• Döşeme aralığı: 18 W/m / 130 W/m² = 0.138 m = ~14 cm

Kablo Seçim Tablosu (Cami Uygulamaları)

Cami Alanı	Kaplama	Güç Yoğunluğu	Kablo Gücü	Döşeme Aralığı	Toplam Kablo
50 m²	Halı	150 W/m²	15 W/m	10 cm	500 m
100 m²	Halı	140 W/m²	15 W/m	10.7 cm	933 m
250 m²	Halı	130 W/m²	18 W/m	13.8 cm	1.805 m
500 m²	Karma	120 W/m²	20 W/m	16.6 cm	3.000 m
1000 m²	Mermer	100 W/m²	20 W/m	20 cm	5.000 m

Cami Zemin Isıtma için Kablo Montaj Teknikleri

Isıtıcı kablo montajı, endüstriyel heat tracing uygulamalarında olduğu gibi belirli kurallara göre yapılmalıdır. Cami uygulamalarında özel dikkat gerektiren noktalar:

Döşeme Tipleri

Spiral döşeme: En yaygın döşeme tipidir. Kablo, zeminde belirli bir aralıkla spiral şeklinde döşenir. Homojen ısı dağılımı sağlar. Endüstriyel tank tabanı ısıtma uygulamalarında da aynı yöntem kullanılır.

Çift hat döşeme: Uzun ve dar mescitler için idealdir. Kablo, alan boyunca gidip gelir.

Bölgesel döşeme: Mihrap, vaaz kürsüsü gibi özel bölgelerde daha sık döşeme yapılabilir.

Cami İçin Özel Montaj Planlaması

Mihrap önü: Daha yoğun kullanılan bu bölgede kablo aralığı %10-15 daraltılabilir.

Saflar arası geçişler: Cemaatin yürüme alanlarında normal döşeme.

Kapı girişleri: Soğuk hava girişine karşı kapı önlerinde daha sık döşeme.

Abdestlik bölgesi: Ayrı zona bağlanabilir veya ayrı sistem.

Montaj Aşamaları (Endüstriyel Prosedür)

1. Zemin hazırlığı: Beton zemin temizlenir, düzeltilir. Çatlaklar onarılır.

2. Isı yalıtımı (ŞART): Zemin altına 3-5 cm XPS veya EPS ısı yalıtım levhaları döşenir. Bu, ısının zemine değil yukarıya (cemaate) yönelmesini sağlar. Enerji tasarrufu %30-40.

3. Nem yalıtımı: Özellikle abdestlik bölgesine yakın alanlarda nem yalıtımı uygulanır.

4. Montaj bandı yerleştirme: Kablo döşeme aralığına uygun olarak montaj bantları zemine sabitlenir (50-75 cm aralıklarla).

5. Kablo döşeme: Isıtma kablosu, hesaplanan aralıkla montaj bantlarına sabitlenir. Dönüşlerde minimum bükülme yarıçapına (genellikle 5 cm) dikkat edilir. Boru hatlarındaki uygulamalarla aynı kurallar geçerlidir.

6. Sensör yerleştirme: Zemin sıcaklık sensörü, iki kablo arasına, koruyucu bir boru (plastik) içinde yerleştirilir. Endüstriyel proses kontrolündeki RTD sensör yerleştirme tekniğiyle aynı. Sensör değişimi için borulu sistem şart.

7. Soğuk uç bağlantısı: Kablonun ısınmayan ucu (soğuk uç), bağlantı kutusuna kadar getirilir. Heat tracing uygulamalarındaki sonlandırma teknikleri kullanılır. Bağlantı kutuları su geçirmez (IP66) olmalı.

8. Direnç testi: Montaj sonrası kablo direnci ölçülür, üretici değerleri ile karşılaştırılır (±10% tolerans).

9. Yalıtım testi: Kablo yalıtım direnci ölçülür (500V DC'de en az 10 MΩ). Boru hattı uygulamalarındaki test standartları geçerlidir. Tüm testler raporlanır.

10. Şap dökme: Kabloların üzerine en az 4 cm kalınlığında şap dökülür. Şap kuruma süresince (28 gün) sistem kesinlikle çalıştırılmaz.

11. Zemin kaplama: Şap tam kuruduktan sonra halı veya mermer kaplama yapılır. Halı serimi sırasında kablo hasarına dikkat.

12. Son test: Kaplama sonrası direnç ve yalıtım testleri tekrarlanır.

Sıcaklık Kontrol Sistemleri

Cami zemin ısıtma uygulamalarında kullanılan sıcaklık kontrol sistemleri, endüstriyel heat tracing uygulamalarındaki kontrol prensipleriyle aynıdır.

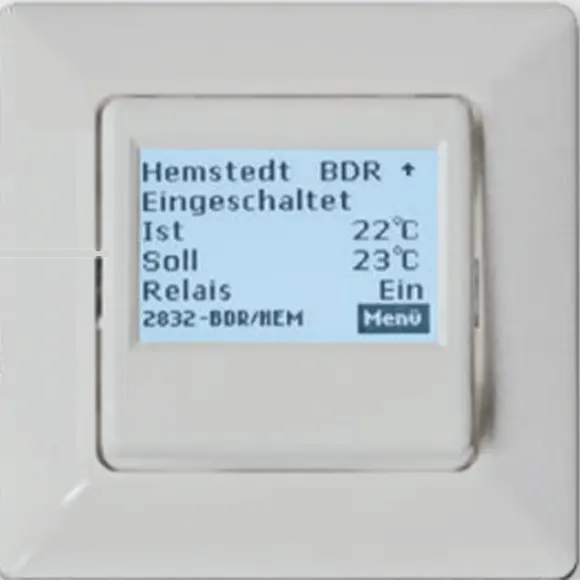

Termostat Tipleri

Dijital zemin termostatları: Zemin sıcaklık sensörlü, hassas kontrol sağlayan termostatlar. Endüstriyel PID kontrolörlerin basitleştirilmiş versiyonudur.

Programlanabilir termostatlar: 5 vakit namaza göre programlanabilir:

• Sabah namazı öncesi (05:00-06:30): 30°C

• Öğle namazı (12:00-13:30): 30°C

• İkindi (15:00-16:30): 30°C

• Akşam (18:00-19:30): 30°C

• Yatsı (20:00-21:30): 30°C

• Gece (diğer saatler): 18-20°C (bekleme modu)

Haftalık program: Cuma namazı ve özel günler için ayrı program.

Uzaktan kontrol: Müezzin veya görevli tarafından mobil uygulama ile kontrol.

Bölge Kontrolü (Zon Kontrol)

Büyük camilerde farklı bölgeler farklı kontrol edilebilir:

• Ana ibadet alanı: Ana kontrol

• Kadınlar bölümü: Ayrı zona bağlı

• Son cemaat yeri: Ayrı zona bağlı (daha az kullanım, düşük sıcaklık)

• Abdestlik: Ayrı zona bağlı (donma koruması)

• Mihrap önü: Ayrı zona bağlı (yoğun kullanım)

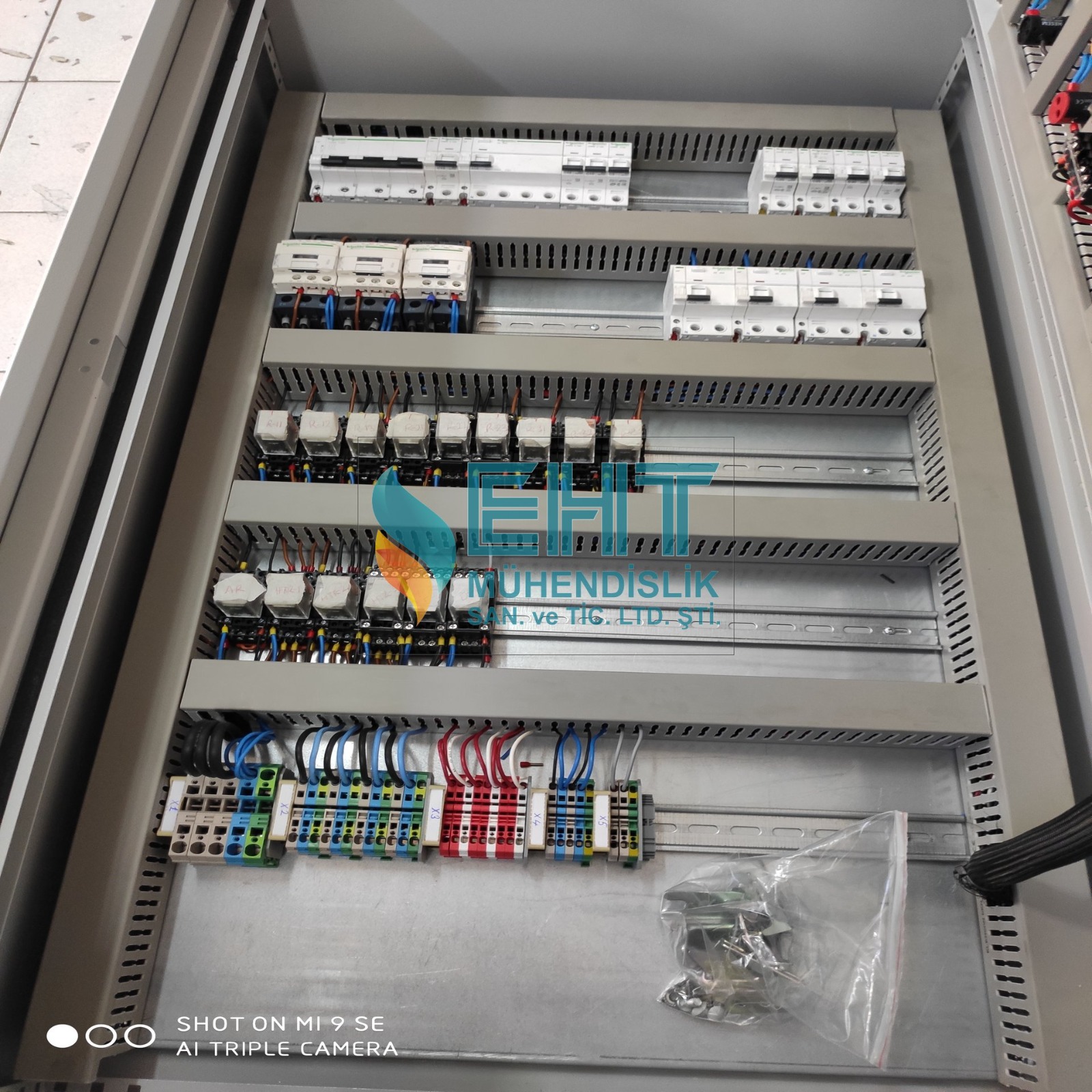

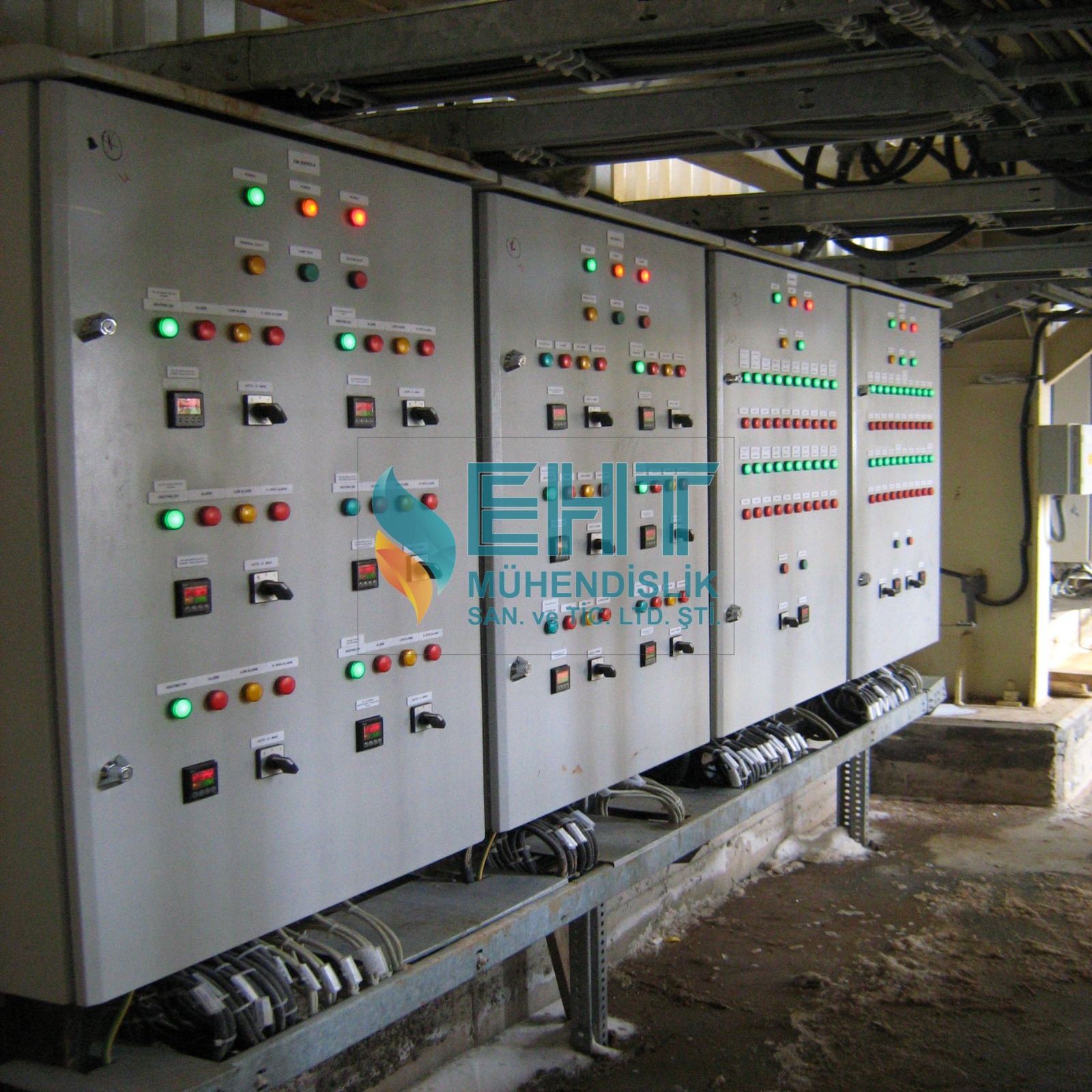

Kontrol Panosu

Endüstriyel tip kontrol panosu:

• Ana şalter

• Her bölge için ayrı kontaktör ve termik manyetik şalter

• Zaman saati (programlanabilir)

• Kaçak akım koruma şalterleri (30 mA)

• Sinyal lambaları

• Uzaktan izleme için SCADA çıkışı (opsiyonel)

Güvenlik Önlemleri (Endüstriyel Standartlar)

Cami zemin ısıtma uygulamalarında, endüstriyel heat tracing sistemlerindeki güvenlik prensipleri aynen geçerlidir:

Kaçak akım koruması: Tüm ısıtma devreleri, 30 mA hassasiyetinde kaçak akım koruma şalteri (RCD) ile korunmalıdır. Endüstriyel tesislerdeki zorunlulukla aynı. Cami gibi halka açık alanlarda bu zorunludur.

Topraklama: Isıtma kablolarının ekranı mutlaka topraklanmalıdır. Boru hattı uygulamalarındaki topraklama kuralları geçerlidir. Ekran kabloları ana topraklama barasına bağlanır.

Aşırı akım koruması: Her devre için uygun akım değerinde termik manyetik şalter kullanılmalıdır. Kablo kesitine göre hesaplama yapılır.

Isı yalıtımı: Zemin altına ısı yalıtımı yerleştirilmesi zorunludur. Bu, hem enerji tasarrufu sağlar hem de alt katlara ısı kaybını önler.

Yangın güvenliği: LSZH (düşük duman sıfır halojen) kablolar tercih edilmelidir. Olası yangında zehirli gaz çıkarmaz.

Sensör yedekliliği: Büyük camilerde birden fazla sensör kullanılmalı, bir sensör arızalanırsa sistem diğeriyle çalışmaya devam edebilmeli.

Cami Tipine Göre Özel Uygulamalar

Tarihi Camilerde Uygulama

Tarihi camilerde ısıtma sistemi kurarken:

• Tarihi dokuya saygı: Kablolar mevcut zemine zarar vermeden döşenmeli

• Mineral yalıtımlı kablolar: Çok ince kesitli, özel uygulamalar

• Restorasyon projesine dahil: Koruma kurulu onayı gerekli

• Düşük güç: Tarihi yapı malzemelerine zarar vermemek için daha düşük güç (80-100 W/m²)

Yerden Isıtma + Havalandırma Entegrasyonu

Büyük camilerde:

• Zemin ısıtma, ana ısıtma kaynağı

• Havalandırma sistemi ile entegre kontrol

• Nem kontrolü (yoğun cemaat durumunda)

Abdestlik Bölgesi Isıtma

Abdestlik bölgesinde:

• Donma koruması (kışın)

• Ayakların ıslak zeminde üşümemesi için düşük sıcaklık (22-24°C)

• Ayrı zona bağlı, farklı program

Enerji Verimliliği ve İşletme Maliyetleri

Doğru tasarlanmış bir ısıtıcı kablo sistemi ile cami zemin ısıtma, enerji verimliliği açısından oldukça ekonomiktir.

Enerji Tüketimini Etkileyen Faktörler

Isı yalıtımı: Zemin altına yapılacak iyi bir ısı yalıtımı, enerji tüketimini %30-40 azaltır. Endüstriyel tank yalıtımı prensibiyle aynı. Cami uygulamalarında şart.

Programlı kontrol: 5 vakit namaza göre programlama ile %40-50 tasarruf sağlanır. Bekleme modunda düşük sıcaklık (18°C).

Bölge kontrolü: Kullanılmayan alanların düşük sıcaklıkta tutulması.

Kapı otomatikleri: Kapıların sık açılıp kapanmasını önlemek için otomatik kapı sistemleri.

Örnek Enerji Tüketimi Hesaplaması

250 m²'lik bir cami için:

• Kurulu güç: 32.5 kW

• Günde ortalama çalışma: 10 saat (5 vakit namaz öncesi 2'şer saat)

• Günlük tüketim: 325 kWh

• Aylık tüketim: 9.750 kWh

• Yıllık tüketim (6 ay kış): 58.500 kWh

Programlı kontrol ve iyi yalıtım ile bu değer 35.000-40.000 kWh'e düşer.

Isıtma Kabloları ile İlgili Teknik Testler

Cami zemin ısıtma sistemlerinde, endüstriyel heat tracing uygulamalarındaki test prosedürleri aynen uygulanır:

Direnç ölçümü: Kablo direnci, üretici değerleri ile karşılaştırılır (±10% tolerans). Tüm devreler için ayrı ayrı ölçülür.

Yalıtım direnci testi: 500V DC ile ölçülür, en az 10 MΩ olmalıdır. Her devre için ayrı ayrı.

Ekran süreklilik testi: Ekranın kesintisiz olduğu kontrol edilir.

Topraklama direnci ölçümü: Topraklama sisteminin direnci ölçülür (<1 Ω).

Termal kamera testi: Devreye alma sonrası termal kamera ile ısı dağılımının homojenliği kontrol edilir.

Test raporu: Tüm test sonuçları yazılı olarak raporlanır ve cami yönetimine teslim edilir.

Cami Isıtma için Özel Endüstriyel Çözümler

Büyük Camilerde Çoklu Zon Uygulaması

Çok büyük camilerde (Süleymaniye, Sultanahmet ölçeği):

• 10-20 ayrı zona bölme

• Her zon ayrı kontrol panosu

• Merkezi SCADA ile izleme

• Uzaktan erişim ve kontrol

Kışla Yazı Arası Geçiş

Camilere özel kontrol stratejisi:

• Kış modu: Tam kapasite, 30°C zemin

• Yaz modu: Sadece nem önleme, 22°C zemin

• Geçiş dönemleri: Otomatik geçiş

Acil Durum ve Yedeklilik Sistemleri

• Ana pano arızasında devreye girecek yedek pano

• Jeneratör bağlantısı (elektrik kesintilerinde)

• UPS ile kontrol sisteminin beslenmesi

EHT Mühendislik ile Cami Zemin Isıtma Çözümleri

Cami ve mescit zemin ısıtma sistemleri için doğru ısıtıcı kablo seçimi ve uygulaması, mühendislik bilgisi ve deneyim gerektirir. EHT Mühendislik olarak, endüstriyel heat tracing uygulamalarındaki uzmanlığımızı ibadethane projelerine taşıyoruz.

Hizmetlerimiz:

• Cami keşfi ve ısı kaybı hesaplamaları

• Güç gereksinimi belirleme

• Kablo tipi seçimi (sabit güçlü, LSZH, ekranlı)

• Döşeme planı ve montaj detayları

• Zon planlaması ve kontrol stratejisi

• Termostat ve kontrol panosu tasarımı

• Teknik şartname hazırlama

• Montaj denetimi ve saha desteği

• Devreye alma ve test hizmetleri

• Eğitim (cami görevlilerine sistem kullanımı)

Bartec ve Eltherm gibi dünya markalarının endüstriyel kalitedeki ısıtıcı kablo ürünleri ile caminizde, mescidinizde konforlu, güvenli ve verimli bir zemin ısıtma sistemi kurmanız için yanınızdayız.

Cami zemin ısıtma, sadece bir konfor değil, ibadetin huzur içinde yapılabilmesi için bir gerekliliktir. Endüstriyel heat tracing teknolojisi ile camilerimizi kışın sıcak, yazın serin tutuyor, cemaatin rahatça ibadet etmesini sağlıyoruz.
