Şantiyede Bartec EKL Kurulum Rehberi: ECT Bağlantı Şemaları, Junction Box Montajı ve Sipariş Kodları

Elektrikli ısı izleme saha uygulamaları, bilhassa ısı kontrolünün şakası olmayan rafineri ve kimya tesislerinde, mükemmel bir işçilik ve doğru malzeme gerektirir. 1992 yılından bugüne Türkiye ve çevre coğrafyalarda donmaya karşı koruma alanında (heat tracing) 33 yıllık dev bir montaj deneyimine sahip olan EHT Mühendislik (Akdere/Mamak - 0312 365 33 33), sahada Bartec EKL Medium ve Premium sistemlerini kuracak ekipler için bu teknik rehberi hazırladı. Şantiyede kablo çekerken hangi buat kutusu (Junction Box) hangi bağlantı tipine (Delta veya Star connection) uygun, EKL medium/premium ECT connection technology modülleri nasıl seçilir ve sahadaki eksikler ambardan hangi orijinal kodla istenir? Tüm bu kritik saha verilerini, bağlantı şemalarıyla birlikte aşağıda detaylandırdık.

Saha Devre Bağlantı Şemaları (Connection diagramm for junction box)

Sahada ısıtıcı hatları panoya veya birbirine bağlarken buatların iç şemalarına tam uyulmalıdır. Katalogda "Connection diagramm for junction box 300", "400 S", "400 D", "Ex 690" ve "Ex 690 S/D" olarak geçen ve hem M (Güvenli) hem Ex (Tehlikeli) alanlar için geçerli standart şemalar şunlardır:

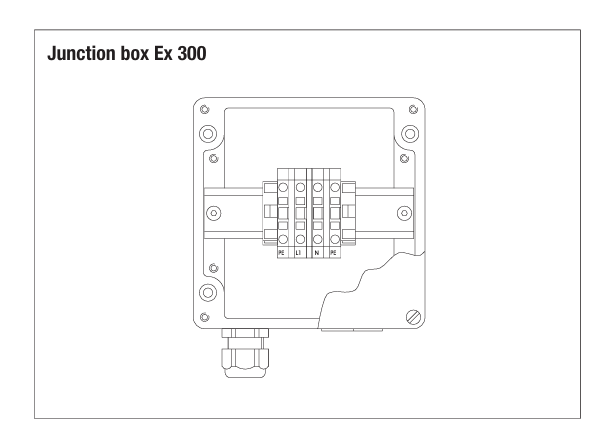

1. Junction box 300 / Ex 300: Standart paralel bağlantılar içindir (N ve L1 üzerinden besleme).

2. Junction box/termination box 400 S / Ex 400 S: Üç farklı kombinasyona izin verir:

   • 1- Double junction box (Çiftli hat bağlama)

   • 2- Star connection (Yıldız bağlantı)

   • 3- Intermediate junction box (Ara buat)

3. Heating circuit junction box 400 D / Ex 400 D: Ağır sanayi tesislerinde uzun hatlar için:

   • 1- Delta connection (Üçgen bağlantı)

   • 2- Star connection (Yıldız bağlantı)

4. Junction box Ex 690: L1, N hattı üzerinden düz bağlantı.

5. Junction box/terminal box Ex 690 S/D: Delta ve Star bağlantıları destekleyen geniş hacimli klemens yapısı (2/16 mm² veya 7/16 mm²).

EKL medium/premium ECT connection technology (Saha Montajı)

Sahada iki ısıtıcı kabloyu (splice) veya soğuk uçları birleştirmek için reçine dökmek yerine, hızlı ve IP66 korumalı ECT serisi kullanılır. Maksimum 750V / 200°C dayanımlı bu setlerin, kullanılacak iletken kesitine göre ambar sipariş kodları şunlardır:

• 32 A / 2.5 mm²'ye kadar hatlar için: ECT35-32-xx (27-5A31-1222)

• 54 A / 6 mm²'ye kadar hatlar için: ECT35-54-xx (27-5A32-1232)

• 73 A / 10 mm²'ye kadar hatlar için: ECT45-73-FD (27-5A33-FD00) veya ECT45-73-FE (27-5A34-FE00)

• 98 A / 16 mm²'ye kadar hatlar için: ECT45-98-GE (27-5A36-GE00) veya ECT45-98-GF (27-5A37-GF00)

• 129 A / 25 mm²'ye kadar hatlar için: ECT45-129-HE (27-5A3A-HE00), HF (27-5A3B-HF00) veya HG (27-5A3C-HG00) (Saha Notu: ECT montajı sırasında "03-5545-0002" numaralı Crimp set EKL sıkma pensesini ve yedek contalar için "05-0091-255 / 256" kodlu Spare parts box'ı yanınızda bulundurun.)

Sahadaki EKL Medium ve Premium Isıtıcı Kablo (Heating Cable) Matrisi

Kablo metrajı yaparken, çekilecek hattın Ohm (Ω) direncine göre sahaya doğru makaranın gelmesi şarttır. "EKL medium Flexible single-core plastic-insulated heating cable" serisi için 24 farklı, "EKL premium Flexible single-core plastic-insulated heating cable" serisi içinse tam 40 farklı varyasyonumuz mevcuttur.

EKL Medium (Tüm Varyasyon Kodları): 0150 (27-5822-756G0150), 0180 (27-5822-756G0180), 0200 (27-5822-756G0200), 0250 (27-5822-756G0250), 0320 (27-5826-756G0320), 0360 (27-5822-756G0360), 0380 (27-5826-756G0380), 0480 (27-5826-756G0480), 0600 (27-5826-756G0600), 0650 (27-5826-756G0650), 0700 (27-5826-756G0700), 0810 (27-5822-756G0810), 1000 (27-5822-756G1000), 1440 (27-5822-756G1440), 1750 (27-5822-756G1750), 2000 (27-5824-756G2000), 3000 (27-5824-756G3000), 4000 (27-5824-756G4000), 4400 (27-5824-756G4400), 5160 (27-5824-756G5160), 5600 (27-5824-756G5600), 6000 (27-5824-756G6000), 7000 (27-5824-756G7000), 8000 (27-5824-756G8000).

EKL Premium (Tüm Varyasyon Kodları): 1R08 (27-5821-756K1R08), 1R71 (27-5821-756K1R71), 02R9 (27-5821-756K02R9), 0004 (27-5821-756K0004), 04R4 (27-5821-756K04R4), 07R2 (27-5821-756K07R2), 0010 (27-5821-756K0010), 11R7 (27-5821-756K11R7), 0015 (27-5821-756K0015), 17R8 (27-5821-756K17R8), 0025 (27-5821-756K0025), 31R5 (27-5822-756K31R5), 0040 (27-5822-756K0040), 0050 (27-5822-756K0050), 0065 (27-5822-756K0065), 0080 (27-5822-756K0080), 0100 (27-5822-756K0100), 0150 (27-5822-756K0150), 0180 (27-5822-756K0180), 0200 (27-5822-756K0200), 0250 (27-5826-756K0250), 0320 (27-5826-756K0320), 0360 (27-5822-756K0360), 0380 (27-5826-756K0380), 0480 (27-5826-756K0480), 0600 (27-5826-756K0600), 0650 (27-5826-756K0650), 0700 (27-5826-756K0700), 0810 (27-5822-756K0810), 1000 (27-5822-756K1000), 1440 (27-5822-756K1440), 1750 (27-5822-756K1750), 2000 (27-5824-756K2000), 3000 (27-5824-756K3000), 4000 (27-5824-756K4000), 4400 (27-5824-756K4400), 5160 (27-5824-756K5160), 5600 (27-5824-756K5600), 6000 (27-5824-756K6000), 7000 (27-5824-756K7000), 8000 (27-5824-756K8000).

Saha Bağlantı Terminalleri: "EKL light Junction box" ve "EKL medium/premium Junction box"

Kabloların ortamına göre kullanılacak muhafaza kutularının ambar referansları:

• Güvenli Alan (Non-Ex) Kutu Siparişleri: Junction box 300 (07-5177-9100), 400 S (07-5177-9098), 400 D (07-5177-9099). EKL light Soğuk Uçları (1.2m, M20): 4 mm² (05-0020-0491) ve 2.5 mm² (05-0020-0492).

• Tehlikeli Alan (Ex-Proof) Kutu Siparişleri: Ex 300 (07-5103-9064), Ex 400 S (07-5103-9065), Ex 400 D (07-5103-9066), Ex 690 (07-5103-9219), Ex 690 S/D (07-5103-9220). Ex Alan Soğuk Uçları (Cold Lead): 2.5 mm² (05-0020-0530), 6 mm² (05-0020-0553), 10 mm² (05-0020-0556), 16 mm² (05-0020-0557).
