Boru hatlarında ısı izleme uygulamaları şantiye ve saha ekipleri için büyük titizlik gerektiren bir süreçtir. 1992'den beri tam 33 yıldır sahada toz yutan, donmaya karşı koruma projelerini başarıyla yöneten EHT Mühendislik ekipleri olarak; sahada Bartec HTSB ve EKL serilerinin montaj limitlerini, devre kesici kapasitelerini ve bağlantı şemalarını sizler için derledik. Tesisat montajlarında buat (Junction Box), montaj braketleri, cam elyaf bantlar ve silikon uç setlerinin doğru birleşimi sistemin kalbidir. Saha kurulumlarında anlık parça ihtiyacınız veya süpervizör talepleriniz için bize (0312 365 3333 veya info@ehtmuhendislik.com) ulaşabilirsiniz. Aşağıdaki teknik çizelgeler, sahadaki kurulum rehberiniz olacaktır.

Sahada Bartec HTSB Maksimum Hat Çekme Uzunlukları

Bir pano sigortasından tek seferde ne kadar uzunlukta kablo çekilebileceği, sahanın start-up (başlatma) sıcaklığına ve C karakteristikli devre kesicinin (Circuit Breaker) amperine bağlıdır.

AC 230 V İçin Maksimum Devre Uzunluğu (Metre Cinsinden):

Sigorta Başlangıç Sıcaklığı HTSB 15 HTSB 30 HTSB 45 HTSB 60 HTSB 75 HTSB 90
16 A +10 °C 126 m 82 m 62 m 50 m 42 m 34 m
16 A 0 °C 120 m 78 m 58 m 46 m 40 m 32 m
16 A -20 °C 108 m 70 m 52 m 42 m 36 m 30 m
20 A +10 °C 154 m 102 m 78 m 62 m 52 m 42 m
20 A -20 °C 136 m 88 m 66 m 52 m 44 m 36 m
32 A +10 °C / -20°C - - / - - / 88 m - / 76 m 82 m / 70 m 68 m / 58 m
(Saha Notu: AC 120 V sistemlerde 16A sigorta ile +10 °C'de HTSB 15 ancak 63 metre çekilebilir. Detaylı pano tasarımını EHT Mühendislik'e teyit ettirin.)

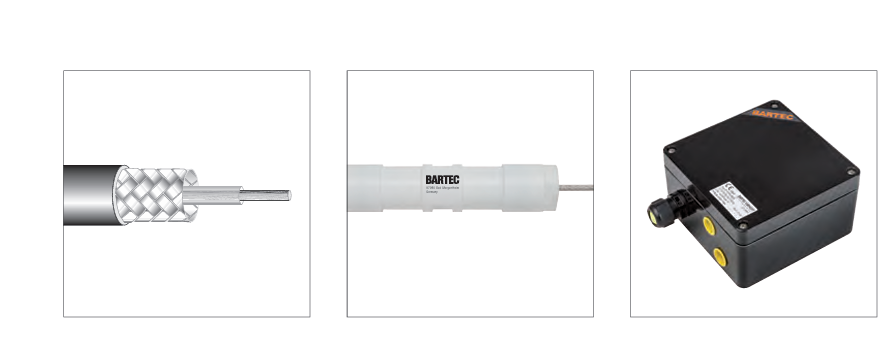

Saha Montaj Bileşenleri ve Uygulama Düzeni

Sahada bir HTSB veya EKL devresi kurarken izlenecek standart dizilim şu şekildedir:

  1. Junction Box (Buat Kutusu): HTSB için polyester (Sipariş No: 1 Devre için 07-5103-9213, 2-3 Devre için 07-5103-9214).

  2. Mounting Bracket (Montaj Plakası) ve Fixing Strap (Sabitleme Kayışı & Tokası): Buatı boruya sabitler.

  3. Soğuk Uygulama (Cold Applied) Bağlantısı: HTSB kablonun buata girdiği noktada IP66 sızdırmazlık sağlayan pirinç rakorlu silikon set (05-0091-0150).

  4. Isıtıcı Kablo (Heating Tape): HTSB veya EKL kablo. HTSB serisinin orijinal kodları 07-5819-7152 (15W) ile 07-5819-7902 (90W) arasında değişir.

  5. Cam Elyaf Bant (Self adhesive glass fibre tape): Kabloyu boruya yapıştırır.

  6. End Termination (Sonlandırma): Hattın sonundaki silikon kör tapa (Cold applied technology).

  7. Uyarı Etiketi (Caution Label): Yalıtım bitince dışarıya "Electrically Heated" etiketi yapıştırılmalıdır.

EKL Light: Uzun Hat Boru ve Tank Isıtma (Container Trace Heating)

Sahada standart kabloların boy sınırına takıldığınızda EKL Light devreye girer. +260 °C sıcaklığa dayanan PFA izoleli bu kablo, tankların etrafını (Container Trace Heating) dolamak için mükemmeldir.

  • Bağlantı Şekli: EKL kabloları sahada kendi başına bırakılamaz. Terminal kutularına (Heating circuit terminal box) bağlanmak için özel Soğuk Uç (Cold Lead) kablolarına (05-0020-0492) ihtiyaç vardır.

  • Ek Yapma (Splicing): EKL kablolarında ek yapmak için Non-Ex alanlarda Isı büzüşmeli (Heat shrink) bağlantı kiti (05-0091-0195) ve Sıkma aleti seti (03-5545-0001) kullanılmalıdır.

  • Devasa Seçenek Ağı: EKL Light sistemi, sahada tam istenilen ısıyı yakalamak için 0.13 Ω/km (27-5824-5A6A8000) direncinden başlayıp, 8000 Ω/km (27-5821-5A6A00R8) direncine kadar 38 farklı versiyonla EHT Mühendislik depolarında proje bazlı kullanıma hazırdır.
