Elektrikli ısı izleme saha uygulamaları ve zorlu endüstriyel ortamlarda boru hatlarının donmaya karşı korunması, EHT Mühendislik'in 1992 yılından bu yana 33 yıllık saha deneyimiyle hatasız yönettiği bir uzmanlık alanıdır. Özellikle sahada buharlı temizlik yapılan ve ortam sıcaklığının -60 °C'ye kadar düştüğü tesislerde, Bartec HSB serisi kablolar ve PLEXO TCS, TWISTO-B gibi hızlı montaj ekipmanları hayat kurtarır. Saha şeflerinin ve montaj ekiplerinin kurulum sırasında dikkat etmesi gereken en önemli hususlar; buat kutularının (Junction Box) sızdırmazlık sınıfları (IP65/IP66/IP68), doğru termal güç limitleri ve soğuk uygulama (cold-applied) silikonlarının doğru kürlenmesidir. Aşağıda, sahada kullanacağınız tüm Bartec sistem bileşenlerinin montaj limitlerini, güç tablolarını ve depo çıkışları için gereken eksiksiz parça kodlarını (Order No) listeledik. Anahtar teslim projeler ve süpervizörlük için 0533 029 3632 numaralı telefondan saha birimimize ulaşabilirsiniz.
Saha Güç Değerleri ve Metraj Limitleri (Bartec HSB)
HSB kablolar floropolimer dış kılıfa sahip olup, sahada montaj esnasında minimum bükülme yarıçapı 25 mm'dir.
Sahada Kullanılabilir Metraj Limitleri (AC 254V, C-Tipi Sigorta):
| Model (Güç) | 16A Sigorta ile (+10°C / -25°C) | 32A Sigorta ile (+10°C / -25°C) | Sipariş Kodu (Order no.) |
| HSB 10 (10 W/m) | 200 Metre / 175 Metre | 235 Metre / 235 Metre | 07-5803-210A |
| HSB 15 (15 W/m) | 165 Metre / 117 Metre | 189 Metre / 189 Metre | 07-5803-215A |
| HSB 25 (25 W/m) | 120 Metre / 88 Metre | 140 Metre / 140 Metre | 07-5803-225A |
| HSB 30 (30 W/m) | 85 Metre / 69 Metre | 114 Metre / 114 Metre | 07-5803-230A |
| HSB 45 (45 W/m) | 70 Metre / 49 Metre | 82 Metre / 82 Metre | 07-5803-245A |
| HSB 60 (60 W/m) | 50 Metre / 38 Metre | 64 Metre / 64 Metre | 07-5803-260A |
(Not: AC 120V kullanan saha panolarında sipariş kodları 07-5803-110A ile 160A arasında değişmektedir ve çekilebilir metrajlar yaklaşık yarı yarıya düşmektedir.)
Saha Bağlantı Modülleri (PLEXO TCS ve TWISTO-B)
Kabloları kesip birleştirirken ısı tabancası veya sıcak iş (hot work) izni gerektirmeyen hızlı fiş-priz ve mekanik sıkmalı modüllerin saha kodları:
Bağlantı Grubu (Description) ve Orijinal Kod (Order no.):
-
PLEXO TCS Kablo Çapına Göre Besleme Modülleri: 8-10mm (27-59P1-10100001), 10-12mm (27-59P1-20100001), 12-14mm (27-59P1-30100001), 14-16mm (27-59P1-40100001).
-
PLEXO TCS Ek ve Sonlandırma Modülleri: Isıtıcı bant eki / Splice (27-59P2-01100001), Hat sonlandırma / Remote-end (27-59P3-00100001), Montaj Braketi (05-0105-0385).
-
PLEXO Silikon Bağlantı Kabloları: 3x1.5 mm² (02-4034-0008), 3x2.5 mm² (02-4034-0027).
-
TWISTO-B Bağlantı Elemanları (Kısa Ad / Sipariş Kodu): TWISTO-B-S Besleme ve Uç Seti (27-56KK-DC22 0000), TWISTO-B-A Besleme Bağlantısı (27-56KG-DC22 0000), TWISTO-B-E Sonlandırma (27-56KJ-DC00 0000), TWISTO-B-C Bant Bağlantısı (27-56KH-DC00 0000).
-
TWISTO-B Saha Ayrım Modülleri: TWISTO-B-T (27-56KL-DC00 0000), TWISTO-B-TE2 (27-56KM-DC22 0000), TWISTO-B-TE3 (27-56KN-DC22 0000), TWISTO-B-X Dörtlü Ayrım (27-56KP-DC00 0000).

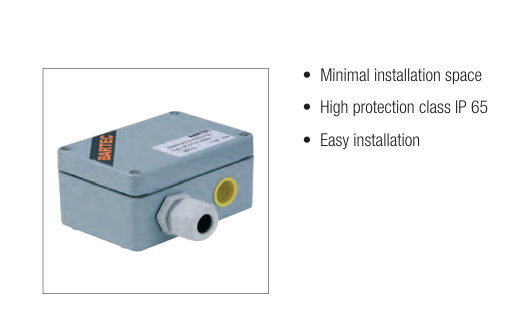

Saha Buat Kutuları (Junction Boxes) ve Soğuk Ek Setleri
Kabloların çevresel faktörlere (IP koruma sınıflarına göre) karşı izole edildiği muhafaza kutuları ve silikon uç setleri:
Buat Kutuları (Description / Boyut / Rakor Sayısı) Saha Listesi:
| Kutu Tipi | Kapasite / Ebat | Terminaller | Sipariş Kodu (Order no.) |
| Ex-Polyester Kutu | 1 Devre (122 x 120 x 90) | 4x6; 4xPE | 27-5452-42111210 |
| Ex-Polyester Kutu | 2/3 Devre (220 x 120 x 90) | 12x6; 8xPE | 27-5452-44311210 |
| Ex-Alüminyum Kutu | 1 Devre (122 x 120 x 90) | 4x6; 4xPE | 27-5452-52111230 |
| Ex-Alüminyum Kutu | 2/3 Devre (220 x 120 x 90) | 12x6; 8xPE | 27-5452-54311230 |
| Ex-Paslanmaz Çelik | 1 Devre (150 x 150 x 100) | 4x6; 4xPE | 27-5452-67111230 |
| Ex-Paslanmaz Çelik | 2/3 Devre (200 x 200 x 120) | 12x6; 8xPE | 27-5452-68311230 |
| TWISTO-B Single | 1 Devre (110 x 75 x 55) | 4x2.5; 4xPE | 07-5177-9021 |
| TWISTO-B Double | 2 Devre (110 x 75 x 55) | 8x2.5; 4xPE | 07-5177-9022 |
| TWISTO-B Triple | 3 Devre (122 x 120 x 90) | 12x6; 6xPE | 07-5177-9023 |
| PSB/HSB Single (Soğuk) | 1 Devre (110 x 75 x 55) | 4x2.5; 4xPE | 07-5177-9024 |
| PSB/HSB Double (Soğuk) | 2 Devre (110 x 75 x 55) | 8x2.5; 4xPE | 07-5177-9025 |
| PSB/HSB Triple (Soğuk) | 3 Devre (122 x 120 x 90) | 12x6; 6xPE | 07-5177-9026 |
| AG-3G Buat (Gri) | IP66/IP67 (93x93x62) | 5x2x2.5 mm² | 05-0079-0049 |
| AG-3B Buat (Siyah) | IP66/IP67 (UV Dirençli) | 5x2x2.5 mm² | 05-0079-0050 |
Cold-Applied (Soğuk Uygulama) Setleri (-55°C ile +55°C Arası Ex-Korumalı Tesisat İçin):
| Uygulama Seti | Adet | Sipariş Kodu (Order no.) | Uygulama Seti | Adet | Sipariş Kodu (Order no.) |
| PSBL Set | 1 Adet | 05-0091-0131 | PSBL Set | 10 Adet | 05-0091-0137 |
| PSB Set | 1 Adet | 05-0091-0130 | PSB Set | 10 Adet | 05-0091-0136 |
| MSB / HSB Set | 1 Adet | 05-0091-0129 | MSB / HSB Set | 10 Adet | 05-0091-0135 |
| End Termination | 10 Adet | 05-0091-013502 | End Termination | 50 Adet | 05-0091-013504 |
| (Not: Sadece medya koruması gereken -40°C ile +85°C arası standart alan uygulamaları için PSB 10'lu seti 05-0091-0140, PSBL 10'lu seti ise 05-0091-0139 sipariş koduna sahiptir.) |
