GRP Saha Enstrüman Koruma Kabinleri | Series 700 & 500 Katalog

GRP Saha Cihaz Muhafazaları ve Koruma Kabini Sistemleri

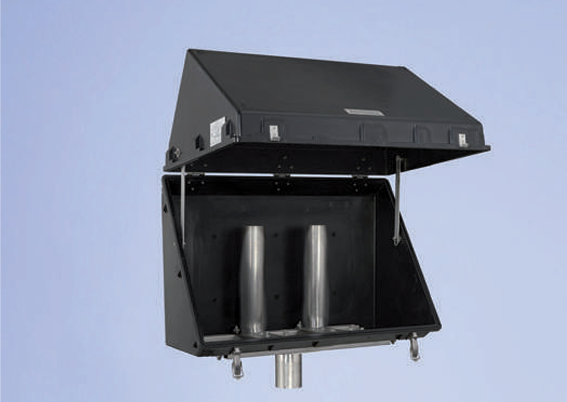

GRP saha cihaz muhafazaları, doğal gaz boru hatlarında, petrol rafinerilerinde, kimyasal proses tesislerinde ve deniz üstü platformlarda görev yapan hassas basınç transmiterlerini, akış sensörlerini ve vana manifold ünitelerini dış çevre koşullarından korumak amacıyla tasarlanır. Cam elyaf takviyeli polyester (GRP) malzeme kalitesiyle sıcak presleme tekniği kullanılarak imal edilen bu kapalı gövde sistemleri, enstrümanların aşırı ısınmasını veya dondurucu iklim şartlarında dona maruz kalmasını engeller. Hidrokarbon bileşikleri absorbe etmeyen emniyetli yapısı, sanayi ortamındaki agresif kimyasal buharlara karşı mükemmel mukavemet sergiler.

Sıcak preslenmiş kompozit gövdeler, alev geciktirici ve kendiliğinden sönme (self-extinguishing) niteliğiyle tesiste yangın emniyetini üst seviyeye taşır. -40°C ila +100°C arasındaki geniş çalışma sıcaklığı limitine sahip bu kabinler; klorür maddelerine, asidik buharlara, alkalilere ve deniz kıyısı korozyonuna karşı tam dayanım gösterir. Paslanmaz çelikten üretilmiş menteşeleri, kilit düzenekleri ve kapak sabitleme kolları (propstay) ile güçlendirilen mekanik yapısı, fiziksel darbelerde biçimsel bütünlüğünü korur.

Ex-Proof Pencereli ve Standart Kabin Çeşitleri

Model 500N2 ATEX pencereli kabin, 2014/34/UE ve CU TR 012/2011 standartlarında belgelendirilmiş antistatik siyah malzemeden üretilmiştir. 460 mm genişlik, 410 mm derinlik ve 490 mm yükseklik ölçülerine sahip olan ürün, 7.50 kg net ağırlığıyla emniyet camından yapılmış pencereli kapağa sahiptir. Tehlikeli Ex-proof ortamlarda kapak açılmadan görsel kontrol yapılmasına imkan veren gövde, EPDM çift sızdırmazlık contasıyla donatılmıştır.

Model 700G1 geniş hacimli kapalı kabin, 710 mm genişlik, 395 mm derinlik ve 495 mm yükseklik ebatlarıyla çoklu transmiter ve geniş manifold yerleşimlerine uygun alan vadeder. RAL 7032 açık gri renkteki gövde 10,00 kg net ağırlığa (aksesuarsız) sahip olup minimum 5 mm et kalınlığı ile imal edilmektedir.

Model 700G2 pencereli geniş kabin, Model 700G1 ile aynı dış boyutlara (710 x 395 x 495 mm) ve 10,00 kg net ağırlığa sahiptir. Kapak bölümünde yer alan emniyet camı sayesinde kabin kapağını açmadan göstergelerin okunmasını sağlar. EPDM mekanik çift conta mimarisiyle nem ve toz girişini tamamen engeller.

Model 700N1 ATEX kapalı geniş kabin, 2014/34/UE onaylı antistatik siyah malzemeyle imal edilmiştir. 710 x 395 x 495 mm boyutları, 5 mm et kalınlığı ve 10,00 kg ağırlığı ile Ex-proof alanlardaki penceresiz kapalı koruma gereksinimlerini karşılar.

Model 700N2 ATEX pencereli geniş kabin, 710 x 395 x 495 mm ebatlarında antistatik siyah gövdeli ve emniyet camlı gözetleme pencerelidir. 10,00 kg net ağırlığıyla tehlikeli ortamlarda doğrudan veri kontrolüne imkan sunar.

Laboratuvar Test Onayları ve Uluslararası Sertifikasyonlar

Uluslararası sertifikasyon belgeleri, enstrüman koruma kabinlerinin aşırı saha şartlarındaki dayanıklılığını belgelemektedir. UL 94 June 2009 standardına göre "V" yanmazlık sınıfında değerlendirilen üniteler (Istituto Giordano test raporlu), ISO 179-1 normu uyarınca UV ışınım testlerinden (IMQ raporlu) başarıyla geçmiştir. EAC CU TR 010/2011 ve CU TR 012/2011 yönetmeliklerine tam uyumluluk sunar. NEMKO onaylı IP66 sızdırmazlık belgesine sahip olan kabinler, Politecnico di Milano rüzgar tüneli testlerinde 160 km/h rüzgar hızında denenmiştir. KIWA test raporlarına göre MIL-STD-810G METHOD 510.5 Procedure II kum-toz üfleme testlerinden ve tuz korozyon testlerinden tam not almıştır. Tüm seriler EN 62262:2002 standardına uygun IK 10 mekanik darbe koruma onay belgesine sahiptir.

Tüm Modelleri Kapsayan Detaylı Teknik İndeks Tablosu

Donanım Opsiyonları ve İklimlendirme Aksesuarları

Saha sabitleme aksesuarları, ürünlerin farklı konfigürasyonlarda monte edilmesini pratikleştirir. 2" boru standlarına uygun dış montaj braketleri (MOUNTING BRACKET), duvar sabitleme parçaları, manifold destekli iç montaj braketleri, serbest duran ayaklar ve 2 inç boru stantları uygulanabilir. Kabin içi iklimlendirme amacıyla -60°C dayanımlı silikon contalar (Model 501N2 / 701G1 / 701G2 / 701N1 / 701N2), dahili iklimlendirme ısıtıcıları (COOLING & HEATING), iç izolasyon kaplamaları, havalandırma / tahliye vanaları (drain/vent valve), delik geçişleri, paslanmaz TAG etiketleri, özel renk (CUSTOMIZED PRODUCT) ve özel boyutlu üretim olanakları mevcuttur. ATEX sertifikasyonunun yalnızca kabin gövdesini kapsadığı, kabin içerisine monte edilecek tüm elektronik cihazların da patlamalı sahalara uygun Ex-proof belgelere sahip olması gerektiği unutulmamalıdır.
