Enstrüman Muhafazası Aksesuarları, Isıtma ve Soğutma Sistemleri

Enstrüman muhafazası aksesuarları, endüstriyel ölçüm cihazlarının çalışma koşullarına uygun şekilde yapılandırılmasına yardımcı olan tamamlayıcı ekipmanları kapsar. EHT Mühendislik ürün grubunda elektrikli ısıtıcılar, buhar serpantinleri, kablo rakorları, boru bağlantıları, havalandırma-drenaj elemanları ve uygulamaya özel muhafaza çözümleri bulunur. Bu ekipmanlar, cihazın bulunduğu ortam ve proses gereksinimleri dikkate alınarak değerlendirilir.

Enstrüman Muhafazalarında Isıtma ve Soğutma Çözümleri

Enstrüman muhafazası ısıtma sistemleri, yüksek veya düşük ortam sıcaklıklarının ölçüm ekipmanları üzerindeki etkilerini yönetmek amacıyla kullanılabilir. Yüksek sıcaklıklar proses akışkanlarının buharlaşmasına, düşük sıcaklıklar ise akışkanların donmasına ve ölçüm hatlarında sorunlara yol açabilir. Muhafaza içerisine uygun ısıtma ekipmanı yerleştirilmesi, belirlenen çalışma sıcaklığı aralığının korunmasına yardımcı olur.

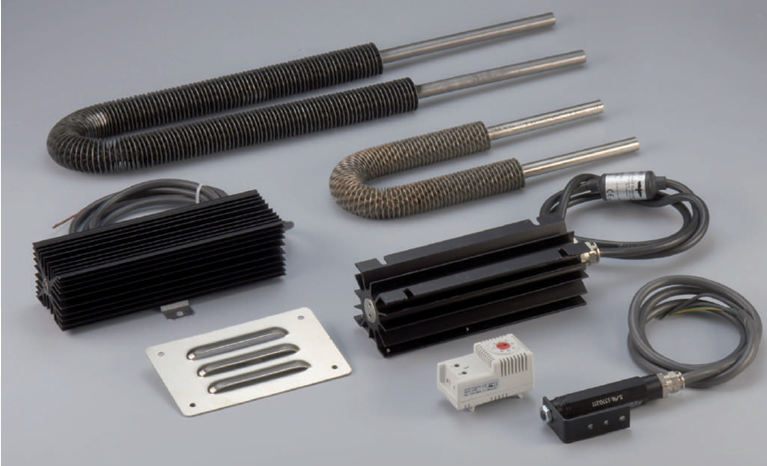

Elektrikli Isıtıcılar ve Buhar Serpantinleri

Elektrikli muhafaza ısıtıcıları, kendinden regülasyonlu yapıda sunulabilir ve termostatla birlikte tedarik edilebilir. Termostat, ürün yapılandırmasına bağlı olarak hat üzerinde veya ayrı bir bileşen şeklinde kullanılabilir. Güvenli alanlar ve tehlikeli alanlar için farklı versiyonlar bulunur; katalogda EAC CU TR sertifikasyonuna sahip seçenekler de belirtilmektedir.

Buhar ısıtma serpantinleri, karbon çelik veya AISI 316 paslanmaz çelik malzemeden, farklı boyut ve uzunluklarda üretilebilir. Isıtma kontrolü termostatik vana aracılığıyla gerçekleştirilebilir. Isı dağılımının gerektiği uygulamalarda metal panjurlu havalandırma elemanları kullanılabilir.

Proses ve Drenaj Boruları İçin Bağlantı Aksesuarları

Enstrüman muhafazası bağlantı aksesuarları, proses ve drenaj borularının muhafaza duvarından geçirilmesi için farklı bağlantı seçenekleri sunar. AISI 316 paslanmaz çelikten üretilen çift ferrüllü bulkhead sıkıştırma bağlantıları, farklı boru çaplarına yönelik seçenekler içerir.

Bulkhead bağlantı modelleri arasında UP bağlantı modeli, DMP erkek bağlantı modeli ve DFP dişi bağlantı modeli bulunur. Katalogda dış çapı 1/16 inç ile 1 inç arasında, metrik ölçülerde ise 3 mm ile 25 mm arasında değişen seçenekler belirtilmektedir. Diğer malzeme alternatifleri talep üzerine değerlendirilebilir.

EPDM kauçuk grometler, kablo veya boru geçişlerinde kullanılabilen tamamlayıcı elemanlardır. Standart malzeme için belirtilen sıcaklık aralığı -35°C ile +110°C arasındadır. Daha düşük sıcaklık uygulamaları için -55°C'ye kadar kullanılabilen alternatif malzemeler de mevcuttur.

Kablo Rakorları ve Isıyla Daralan Boru Geçişleri

Kablo rakorları, güç besleme ve sinyal kablolarının muhafaza duvarından geçirilmesini sağlayan bağlantı elemanlarıdır. Seçim yapılırken alan sınıflandırması, dış ortam sıcaklığı, kablo tipi ve kablo boyutu dikkate alınmalıdır.

Kablo rakoru malzemeleri arasında poliamid, pirinç, nikel kaplı pirinç ve AISI 304, AISI 316 ile AISI 316L paslanmaz çelik seçenekleri yer alır. Zırhlı kablolar için çift contalı, zırhsız kablolar için tek contalı seçenekler bulunur. Standart diş ölçüsü M20 olup farklı ölçüler talep üzerine değerlendirilebilir. Tehlikeli alanlara yönelik patlamaya karşı korumalı veya standart uygulamalara uygun versiyonlar mevcuttur.

Ön yalıtımlı ve ön izlemeli boru geçişleri, katalogda ısıyla daralan bağlantı elemanları kullanılarak muhafaza duvarından geçirilmesi gereken uygulamalar için tanımlanır. Malzeme ve ölçüler, uygulamanın gereksinimlerine göre belirlenir.

Enstrüman Manifoldu, Bilgi Etiketi ve Drenaj Elemanları

Enstrüman manifoldu, muhafaza içerisinde kullanılacak ölçüm düzeneklerine yönelik farklı seçeneklerle sunulabilir. Katalogda, muhafaza içi uygulamalara uygun geniş bir manifold ürün yelpazesinin bulunduğu belirtilmektedir.

Bilgi etiketleri, enstrümanın TAG numarasını tanımlamak veya montaj alanını açık biçimde belirtmek amacıyla kullanılabilir. Referanslar, talimatlar ve uyarılar etikete kalıcı olarak işlenebilir. Farklı renk ve boyut seçenekleri bulunur. TAG-ITEM modeli AISI 316 paslanmaz çelikten, TAG-ITEM-T modeli ise Traffolyte malzemeden üretilir.

Havalandırma ve drenaj elemanları, yoğuşma suyunun muhafaza dışına tahliye edilmesine yardımcı olur. Drenaj vanası muhafazanın alt noktasına yerleştirilir. D-1 modeli poliamidden, D-2 modeli ise AISI 316 paslanmaz çelikten üretilir. Tehlikeli alanlar için patlamaya karşı korumalı veya standart versiyonlar bulunabilir.

Özel Üretim Muhafaza ve Güneşlik Seçenekleri

Özel üretim enstrüman muhafazaları, standart ürünlerin uygulama gereksinimlerini karşılamadığı durumlarda farklı yapılandırmalarla hazırlanabilir. Muhafaza ve güneşlikler, RAL veya Munsell gibi renk standartlarına göre boyanabilir. Üretim sırasında pigment eklenerek farklı renk seçenekleri de oluşturulabilir.

Kendinden destekli güneşlikler, sahada 2 inçlik taşıyıcı borunun bulunmadığı bazı uygulamalarda değerlendirilebilir. Standart güneşlikler farklı cihazları koruyacak biçimlerde yeniden şekillendirilebilir. GRP dışında AISI 304, AISI 316 paslanmaz çelik veya galvanizli karbon çelikten üretilen güneşlik seçenekleri de bulunur.

Vana aktüatörü ve pozisyoner koruması, kontrol vanasının üst bölümünün dış ortam koşullarına karşı korunması gerektiğinde muhafazanın uygulamaya göre değiştirilmesiyle sağlanabilir. Kısmi muhafaza modeli 300 ise yüksek sıcaklıklı buhar izleme uygulamalarında enstrüman gövdesini korumak üzere tasarlanmıştır; elektronik muhafaza ve ekran bölümü dışarıda kalır.

Sıkça Sorulan Sorular

1. Enstrüman muhafazalarında hangi ısıtma seçenekleri bulunur?

Elektrikli ısıtıcılar ve buhar serpantinleri kullanılabilir. Isıtma yöntemi uygulamanın sıcaklık gereksinimlerine göre değerlendirilir.

2. Kablo rakoru seçerken hangi bilgiler gereklidir?

Alan sınıflandırması, kablo tipi, kablo boyutu ve dış ortam sıcaklığı dikkate alınmalıdır.

3. Enstrüman muhafazaları için özel renk seçenekleri mevcut mudur?

Evet. Katalogda RAL veya Munsell standartlarına göre boyama ve üretim sırasında pigment eklenerek farklı renkler oluşturma seçenekleri belirtilmektedir.

4. D-1 ve D-2 drenaj modelleri arasındaki fark nedir?

D-1 modeli poliamidden, D-2 modeli ise AISI 316 paslanmaz çelikten üretilir.
