Dahili Montaj Braketleri ve Enstrüman Destek Sistemleri

Dahili montaj braketi, endüstriyel muhafazaların içerisinde bulunan enstrümanların, manifoldların ve ilgili ekipmanların desteklenmesi için kullanılan montaj elemanlarından biridir. Uygun braket modeli; muhafazanın boyutuna, montaj yönüne ve desteklenecek ekipmanın yapısına göre belirlenir. EHT Mühendislik ürün grubunda yer alan dahili montaj sistemleri, 500 ve 700 model muhafazalar için farklı bağlantı seçenekleri sunar.

Dahili montaj braketleri, alt montaj ve arka montaj gibi farklı kurulum ihtiyaçlarına yönelik tasarlanmıştır. Galvanizli karbon çelik ve AISI 316 paslanmaz çelik seçenekleri, ürün ailesinin temel malzeme alternatiflerini oluşturur. Model seçimi yapılırken ürün kodunun yanı sıra muhafaza tipi ve montaj konumu da kontrol edilmelidir.

SP-I1 Dahili Montaj Braketi

SP-I1 montaj braketi, 500 ve 700 model muhafazaların alt montaj uygulamaları için uygundur. Katalogda SP-I1-CG modeli sıcak daldırma galvanizli karbon çelikten, SP-I1-316 modeli ise AISI 316 paslanmaz çelikten üretilen seçenekler olarak belirtilmektedir.

SP-I1 modeli, kurulum sırasında farklı yerleşim seçenekleri sunmak amacıyla iki adet C rayı ile birlikte tedarik edilir. Bu yapı, montaj düzeninin uygulama gereksinimlerine göre değerlendirilmesine olanak tanır.

SP-I1 Modelinin Kullanım Alanları

• 500 model muhafaza: Alt montaj

• 700 model muhafaza: Alt montaj

• SP-I1-CG: Sıcak daldırma galvanizli karbon çelik

• SP-I1-316: AISI 316 paslanmaz çelik

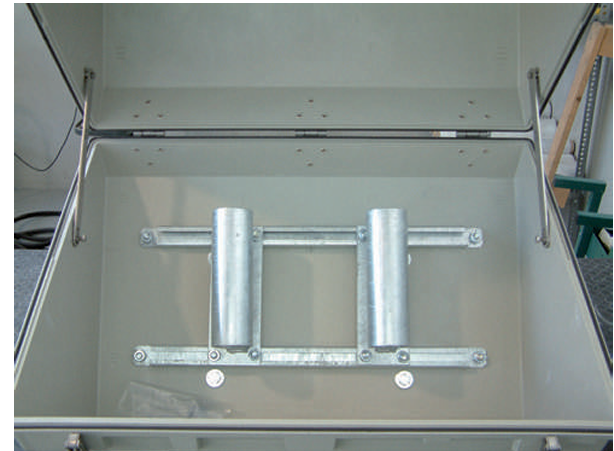

SP-I1 dahili montaj braketi, muhafaza içerisinde desteklenmesi gereken ekipmanların montaj düzeni planlanırken değerlendirilebilir. Katalog görsellerinde 500 model muhafaza içerisine yerleştirilmiş SP-I1 braketi örneği de gösterilmektedir.

SP-I2 Dahili Montaj Braketi

SP-I2 montaj braketi, 500 ve 700 model muhafazalarda hem alt montaj hem de arka montaj uygulamaları için tasarlanmıştır. Bu özellik, montaj yönünün muhafazanın yerleşimine ve ekipmanın konumuna göre belirlenmesini sağlar.

SP-I2-CG modeli, sıcak daldırma galvanizli karbon çelikten üretilirken SP-I2-316 modeli AISI 316 paslanmaz çelik seçeneğidir. SP-I2 modeli de kurulumda esneklik sağlamak amacıyla iki adet C rayı ile birlikte sunulur.

SP-I2 Modelinin Teknik Uyumluluğu

• 500 model muhafaza: Alt veya arka montaj

• 700 model muhafaza: Alt veya arka montaj

• SP-I2-CG: Sıcak daldırma galvanizli karbon çelik

• SP-I2-316: AISI 316 paslanmaz çelik

• Montaj donanımı: İki adet C rayı

SP-I2 dahili montaj sistemi, farklı montaj yönlerinin değerlendirildiği uygulamalarda kullanılabilir. Uygun bağlantı düzeni, muhafazanın fiziksel yapısı ve içeride konumlandırılacak ekipmanın gereksinimleri doğrultusunda belirlenmelidir.

PR-500 ve PR-700 Destek Rayları

PR-500 destek rayı, 500 model muhafazalarla kullanılmak üzere sunulan bir montaj bileşenidir. PR-500-CG modeli sıcak daldırma galvanizli karbon çelikten, PR-500-316 modeli ise AISI 316 paslanmaz çelikten üretilir.

PR-700 destek rayı, 700 model muhafazalar için belirtilmiştir. PR-700-CG galvanizli karbon çelik, PR-700-316 ise AISI 316 paslanmaz çelik seçeneğidir.

PR-500 ve PR-700 modelleri, ilgili muhafaza boyutuna göre seçilmelidir. Katalog teknik çizimlerinde bu raylara ait ölçülendirme detayları bulunur. Montaj öncesinde teknik çizimin ilgili modelle eşleştiğinin kontrol edilmesi önerilir.

AP-1 ve AP-2 Arka Montaj Braketleri

AP-1 montaj braketi, 500 model muhafazanın arka montajı için uygundur. AP-1-CG galvanizli karbon çelikten, AP-1-316 ise AISI 316 paslanmaz çelikten üretilen seçenektir.

AP-2 montaj braketi, 700 model muhafazanın arka montajında kullanılır. AP-2-CG galvanizli karbon çelik, AP-2-316 ise AISI 316 paslanmaz çelik seçeneğidir.

AP Serisi Model Seçimi

AP serisi montaj braketleri, muhafazanın arka yüzeyinden bağlantı gerektiren uygulamalar için değerlendirilir. Ürün kodu seçilirken muhafaza modeli ve talep edilen malzeme seçeneği birlikte kontrol edilmelidir.

2 İnç Boru Sehpası ve Özel Braket Seçenekleri

2 inç boru sehpası, güneşlik veya muhafazanın boru tipi bir taşıyıcı üzerinde desteklenmesi için tasarlanmıştır. Katalogda sıcak daldırma galvanizli karbon çelik veya AISI 316 paslanmaz çelik malzeme seçenekleri belirtilir.

Boru sehpası, dört adet 12 mm çapında deliğe sahip kare taban plakasıyla birlikte sunulur. Farklı yükseklik, şekil ve boya seçeneklerinin talep üzerine değerlendirilebileceği katalogda ifade edilmektedir.

PAL-X modeli, ihtiyaç duyulan yüksekliğe göre uyarlanabilen boru sehpası seçeneğidir. PAL-X-CG sıcak daldırma galvanizli karbon çelikten, PAL-X-316 ise AISI 316 paslanmaz çelikten üretilir. Model adındaki X yerine istenen yükseklik ölçüsünün milimetre cinsinden belirtilmesi gerekir.

Montaj Braketi Seçiminde Dikkat Edilecek Noktalar

Dahili montaj braketi seçimi sırasında aşağıdaki unsurlar dikkate alınmalıdır:

• Muhafazanın 500 veya 700 model olması

• Alt montaj ya da arka montaj gereksinimi

• SP-I1 veya SP-I2 modelinin uygulamaya uygunluğu

• PR-500 veya PR-700 destek rayı gereksinimi

• AP-1 veya AP-2 arka montaj seçeneği

• Galvanizli karbon çelik veya AISI 316 malzeme tercihi

• Teknik çizimlerde belirtilen ölçüler ve bağlantı noktaları

EHT Mühendislik montaj çözümleri, enstrümanların muhafaza içerisinde desteklenmesi ve montaj düzeninin uygulamaya göre oluşturulması için farklı seçenekler sunar. Sipariş öncesinde model kodlarının, muhafaza uyumluluğunun ve teknik çizimlerin birlikte kontrol edilmesi gerekir.

Sıkça Sorulan Sorular

1. SP-I1 ve SP-I2 arasındaki temel fark nedir?

SP-I1, 500 ve 700 model muhafazalar için alt montajda kullanılır. SP-I2 ise aynı muhafaza modellerinde alt veya arka montaj seçenekleri sunar.

2. PR-500 ve PR-700 hangi muhafazalarla uyumludur?

PR-500, 500 model muhafaza; PR-700 ise 700 model muhafaza için belirtilmiştir.

3. AP-1 ve AP-2 hangi montajlarda kullanılır?

AP-1, 500 model muhafazanın; AP-2 ise 700 model muhafazanın arka montajı için uygundur.

4. PAL-X modelinde X neyi ifade eder?

X, istenen yükseklik ölçüsünü milimetre cinsinden belirtmek için kullanılır. Katalogda farklı yükseklik seçeneklerinin talep üzerine değerlendirilebileceği belirtilmektedir.
