Boru Hatlarında Donmaya Karşı Koruma: Bartec Heat Tracing Sistem Kurulumu

Sıfırın altındaki zorlu kış şartlarında, proses hatlarınızın içindeki akışkanın donması üretimi durdurmakla kalmaz, borularda ciddi hasarlara yol açar. Boru hatlarında donmaya karşı koruma denildiğinde, dünya çapında en güvenilir çözüm olan Bartec ısıtma kablosu sistemleri öne çıkar. Ankara merkezli EHT Mühendislik ekiplerimiz, tam 33 yıldır bu sistemlerin sahada anahtar teslim kurulumunu gerçekleştirmektedir. Tehlikeli sahalar olarak bilinen Zone 1 ısıtma sistemleri ve Zone 2 alanlarında, Bartec'in PSBL ve PSB serisi kabloları; borular, tanklar ve konteynerler üzerinde üstün bir elektrikli ısı izleme (heat tracing) performansı sergiler. Bu yazımızda, sahada bir Bartec sisteminin hangi bileşenlerle nasıl kurulduğunu adım adım inceliyoruz.

Sahada Bartec Sistemi Uygulama Örneği (Adım Adım Kurulum)

Bir boru hattı üzerinde PSB/PSBL ısıtma sisteminin standart bir uygulaması, tesisat üzerindeki şu bileşenlerden oluşur (Bkz. Kurulum Şeması Referansları):

1. Junction Box veya BSTW II: Enerji beslemesinin yapıldığı ana buat kutusu veya mekanik kontrol ünitesi.

2. Montaj Plakası (Mounting Plate/Rail): Buat kutusunu boruya sabitleyen taşıyıcı ray.

3. Sabitleme Kayışı (Fixing Strap) ve 4. Tokası (Buckle): Taşıyıcıyı boru çapına göre sıkıca tutan çelik/polyester kayış sistemi.

4. PLEXO TCS Bağlantısı: Isıtıcı kablo ile soğuk besleme kablosunun güvenle birleştiği nokta.

5. Cam Elyaf Yapışkanlı Bant (Glass fibre self-adhesive tape): Isıtıcı kabloyu boru boyunca belirli aralıklarla yapıştırarak sabitleyen ısıya dayanıklı bant.

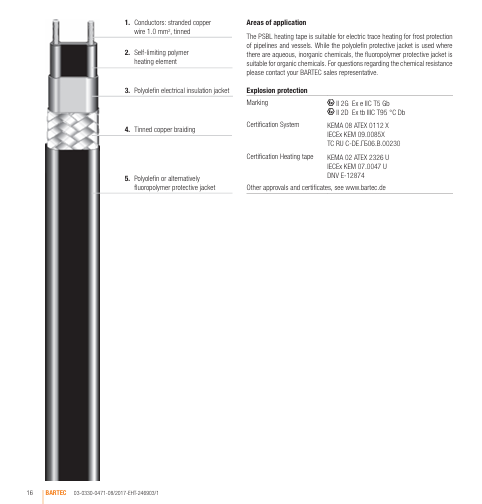

6. PSB / PSBL Isıtıcı Bant (Heating Tape): Sistemin ana unsuru, boru boyunca uzanan kendinden regüleli kablo.

7. Uyarı Etiketi (Caution Label): Yalıtımın üzerine yapıştırılan "Elektrikle Isıtılmaktadır" (Electrically Heated) güvenlik etiketi.

8. PLEXO TCS Sonlandırma (End Termination): Devrenin son bulduğu noktadaki güvenli, yalıtımlı bitiş mufu.

Sistem Bileşenlerinin Kullanım Alanları (Ex ve Güvenli Ortam Matrisi)

Montaj ekiplerinin dikkat etmesi gereken en önemli nokta, kullanılan bağlantı tipinin Ex (Tehlikeli) veya M (Endüstriyel Güvenli) alanlara uygunluğudur.
