Bartec EMK Yıldız ve Üçgen Isıtıcı Bağlantıları Nasıl Yapılır? Kapsamlı Kod Rehberi

Arama motorlarında ve teknik kılavuzlarda en çok incelenen konulardan biri olan "Endüstriyel ısıtıcı kablolarda faz bağlantıları nasıl yapılır?" sorusuna EHT uzmanlığıyla yanıt veriyoruz. Dünya devi Bartec'in EMK lazer kaynaklı ön montajlı sistemleri, Yıldız (Star) ve Üçgen (Delta) bağlantılar için özel mühendislik çözümleri sunar. İşte bu sistemlerin mimarisi ve EHT ürün kodları hakkında bilmeniz gereken her şey.

Bartec EMK Bağlantı Diyagramında Hangi Bileşenler Bulunur?

Sistemin doğru çalışması için akım yolunun şemaya uygun olması şarttır. Standart bir Bartec EMK kurulum şemasında akım sırasıyla şu noktalardan geçer:

1. Mains Supply (Ana Besleme): Tesisin şebeke elektriğidir.

2. Heating Circuit Junction Box (Bağlantı Kutusu): Elektriğin kabloya dağıtıldığı IP65 korumalı polyester merkezdir.

3. Cold Lead (Soğuk Uç): Kutudan çıkıp ısıtıcı kabloya uzanan, 1.0 metre boyunda ve 2.5 mm² bakır kesitli esnek uzantıdır.

4. Hot to Cold Connection Joint: Soğuk uç ile asıl ısınan bölgeyi birbirine bağlayan, SS 1.4541 çelikten yapılmış lazer kaynaklı ek noktasıdır.

5. Heating Cable (Isıtıcı Kablo): Tank veya boruyu ısıtan asıl EMK mineral izoleli kablodur.

Yıldız (Star) ve Üçgen (Delta) Bağlantı Arasındaki Fark Nedir?

Isıtma gücünün dağılımını optimize etmek için iki farklı Bartec kutu modeli kullanılır:

• Star Connection (Yıldız Bağlantı - Model 400 S): L1, L2, L3 fazları ve Nötr (N) hattı kullanılır. Çift bağlantı kutusu (Double junction box) gerektirir. Bartec terminal şemasına göre uçlar ara kutuda ortak bir noktada birleştirilir. EHT Sipariş Kodu: 07-5177-9098.

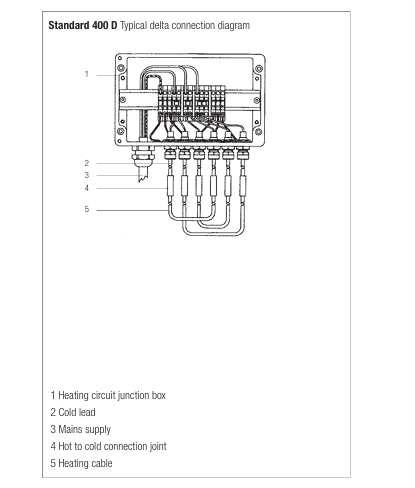

• Delta Connection (Üçgen Bağlantı - Model 400 D): Sadece L1, L2 ve L3 fazları ile çalışır. 260x160x90 mm boyutunda tek, geniş bir kutu kullanılır. Tüm bağlantılar bu 6 terminalli dev kutu içinde sonlandırılır. EHT Sipariş Kodu: 07-5177-9099.

Yüksek Voltaj (690V) Gerektiren Hatlarda Hangi Bartec Kodu Kullanılır?

Standart 500V gerilimi aşan büyük kapasiteli endüstriyel prosesler için Bartec'in özel 690 serisi kutuları devreye girer. Bu kutuların en büyük özelliği, standart 6 mm² yerine, yüksek akımı taşıyabilmesi için 16 mm² kesitli terminaller ve kalın kablolar için M40 rekorlar (glands) kullanılmasıdır.

• Standart 690 Kutu: 160x160mm ebadındadır. (Sipariş Kodu: 07-5103-9219)

• Genişletilmiş 690 S/D (Yıldız/Üçgen) Kutu: 260x160mm ebadındadır ve ağır sanayi için tasarlanmıştır. (Sipariş Kodu: 07-5103-9220)
  (Aynı sistemlerin patlayıcı ortamlar için olan "Junction box Ex 690" versiyonları da yine EHT üzerinden aynı kod yapısıyla projelendirilebilmektedir.)

EHT Mühendislik Farkı: Projelerinizde Bartec EMK sistemini kullanmaya karar verdiğinizde, teknik ekibimiz tüm bu "Star", "Delta" veya "Single-phase" terminal hesaplamalarını (L1, L2, L3 dağılımları dahil) ücretsiz olarak analiz eder. Doğru IP65 kutuyu, M20 veya M40 rekorları ve SS 1.4541 soğuk uçlu sistemi bir bütün olarak, anahtar teslim şeklinde fabrikanıza sunarız.
