Bartec EMK Isıtıcı Kablo Nedir? Nasıl Kullanılır ve Sipariş Verilir?

1. Bartec EMK Nedir ve Nasıl Çalışır?

Bu sistem basitçe; içerisinden geçen direnç teline elektrik voltajı verilmesiyle dışarıya ısı yayan bir teknolojidir.

• Dayanıklılık: Aşırı mekanik mukavemete sahiptir (Extremely high mechanical strength). Ekstra koruma borusuna ihtiyaç duymaz.

• İzolasyon: Üstün iletkenlik ve elektrik yalıtımı sağlayan Magnezyum Oksit (MgO) kullanır.

• Kimyasal Direnç: Aşındırıcı kimyasallara karşı olağanüstü dirençlidir.

2. Ex-Proof (ATEX) Özelliği Var mı?

Güvenlik açısından kesinlikle evet. EHT olarak projelerinizde sıklıkla tercih ettiğimiz bu ürünler, "II 2G Ex e IIC T1 to T6 Gb" etiketine ve Sira 13 ATEX 3363 sertifikasyonuna sahiptir. Patlama riski taşıyan sahalar için özel Ex versiyonları mevcuttur. Test voltajı 1.5 kV'dir.

3. Dış Kılıf ve Sıcaklık Dayanımları Nelerdir?

Tesisinizin sıcaklık ihtiyacına göre 3 farklı kılıf materyali mevcuttur:

• CuNi (Bakır-Nikel): +400 °C'ye kadar dayanır.

• Paslanmaz Çelik (SS 1.4541): +600 °C'ye kadar dayanır.

• Alloy 825 / Inconel: Talep üzerine EHT'den temin edilebilir, +650 °C'ye kadar dayanır.

4. Bartec EMK Sipariş Kodları ve Ohm Değerleri Tam Listesi

Projeleriniz için gerekli olan kablo tiplerini aşağıdaki katalog verilerine göre tespit edebilir ve EHT satış mühendislerinden talep edebilirsiniz. (Direnç değerleri +20°C'de Ω/km bazındadır)

Bakır ve Konstantan İletkenli CuNi Serisi (EMK CuNi):

• 11 Ω/km (Bakır) - Kod: 27-3833-20490011

• 17 Ω/km (Bakır) - Kod: 27-3833-20460017

• 25 Ω/km (Bakır) - Kod: 27-3833-20370025

• 40 Ω/km (Bakır) - Kod: 27-3833-20340040

• 63 Ω/km (Bakır) - Kod: 27-3833-20320063

• 160 Ω/km (Konstantan) - Kod: 27-3833-20490160

• 250 Ω/km (Konstantan) - Kod: 27-3833-20440250

• 400 Ω/km (Konstantan) - Kod: 27-3833-20400400

• 630 Ω/km (Konstantan) - Kod: 27-3833-20370630

• 1000 Ω/km (Konstantan) - Kod: 27-3833-20341000

• 1600 Ω/km (Konstantan) - Kod: 27-3833-20321600

Krom Nikel İletkenli Paslanmaz Çelik Serisi (EMK VA 1.4541):

• 160 Ω/km - 27-3834-20650160

• 250 Ω/km - 27-3834-20530250

• 400 Ω/km - 27-3834-20470400

• 630 Ω/km - 27-3834-20430630

• 1000 Ω/km - 27-3834-20391000

• 1600 Ω/km - 27-3834-20361600

• 2500 Ω/km - 27-3834-20342500

• 4000 Ω/km - 27-3834-20324000

• 6300 Ω/km - 27-3834-20326300

• 10000 Ω/km - 27-3834-203210K0

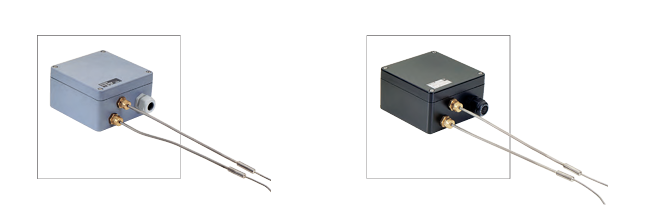

5. Kurulumu Kolaylaştıran Bağlantı Kitleri Nelerdir?

Montaj ekibinizin işini kolaylaştırmak için önceden hazırlanmış (pre-assembled) kitleri kullanmalısınız. Bu kitlerde 1.2 metre boyunda, 2.5 mm² kesitli ve 7 Ω/km oranına sahip bakır iletkenli soğuk uçlar bulunur. IP65 standartlarındaki cam elyaf takviyeli polyester bağlantı kutuları, tesisat şemanıza göre şekillenir:

• Tek Fazlı Kurulumlar (Standard 300): Sipariş No: 07-5177-9100 (2 terminalli, 160x160x90 mm).

• Yıldız Kurulumlar (Standard 400 S): Sipariş No: 07-5177-9098 (4 terminalli çift kutu).

• Delta / İki Faz Kurulumlar (Standard 400 D): Sipariş No: 07-5177-9099 (6 terminalli, geniş 260mm kutu).

EHT firması olarak; Bartec EMK ısıtıcı kablolarının seçiminden, fabrika montajlı bağlantı uçlarının (hot to cold joints - L=35mm, Ø=10mm) projenize entegre edilmesine kadar tüm süreçlerde teknik destek sağlıyoruz. Doğru seçim için bağlantı diyagramlarını (mains supply, junction box ve heating cable zincirini) uzmanlarımıza danışarak planlayabilirsiniz.
